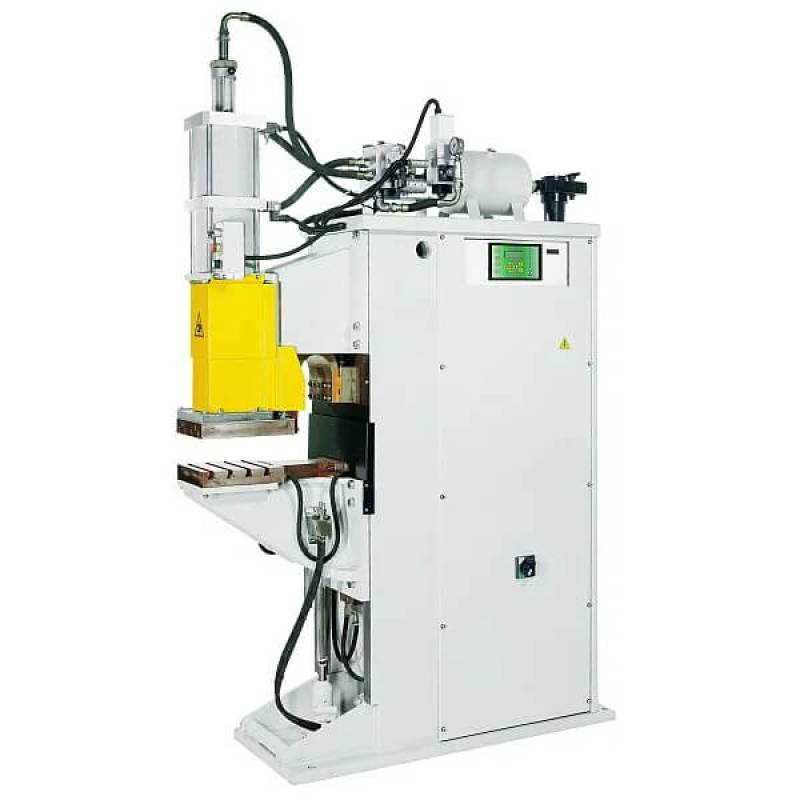

Tecna 67xx – 90-315kVA

Diese Reihe Schweißgeräte kann mithilfe breitgefächerter mechanischer und pneumatischer Konfigurationen ausgestattet werden, die folglich allen Kundenanforderungen gerecht werden und dabei die hohe mechanische Steifigkeit bewahren, die diese Geräte zur Topwahl machen, wenn höchste Qualität der Schweißergebnisse gefragt ist.

Diese Geräte können nach 4 verschiedenen mechanischen Rahmen, die sich durch ihre strukturelle Festigkeit voneinander unterscheiden, und für Punkt-, Punkt-Buckel- und Buckel-Schweißverfahren konfiguriert werden. Der Armabstand variiert von mindestens 300 mm fürs Buckelschweißen bis maximal 1500 mm, fürs Punktschweißen.

Für die Zylinder gibt es eine sehr große Auswahl, angefangen beim kleinsten mit 736daN bei 6bar bis hin zum größten mit 5509daN bei 6bar.

Je nach Anwendung stehen Trafos in den Größen 90-160-200-240-315 kVA zur Verfügung.

Die Steuerung TE700 bietet 6 Betriebsmodi und ermöglicht somit die Auswahl des optimalen Schweißverfahrens für jedes Schweißmaterial. Der präzise und konstante Betriebsdruck wird durch die Implementierung eines Proportionalventils in den Druckluftkreis sichergestellt. Dieses Proportionalventil lässt sich über die Steuerung direkt programmieren und macht es möglich, dass jedem Programm ein eigener Druckwert zugeordnet wird.

Hauptmerkmale:

• Überlast-Schutzschalter

• Strömungswächter, der das Schweißgerät stoppt, wenn das Kühlwasser nicht zirkuliert, und Ventil, das den Kühlwasserfluss bei abgeschaltetem Gerät stoppt.

• Wassergekühlter Trafo, Platten, Elektrodenhalterungen und Elektroden.

• Trafo mit epoxidharzbeschichteten Wicklungen.

• Zylinder mit verchromtem Schaft für lebenslangen Schwerlastbetrieb; verstellbare Drehsperre.

• Es sind auch Zylinder mit Prismen-Schaft für hochpräzises Arbeiten erhältlich.

• Schmierfreier, umweltfreundlicher Zylinder Druckluft-Komponenten, um die Freisetzung von Ölnebel zu vermeiden.

• Doppelhub-Zylinder mit Tastensteuerung oder Druckluft-Pedal.

• TE700 Mikroprozessor-Steuerung, die das Speichern von bis zu 300 Schweißprogrammen ermöglicht.

• Optionaler USB-Speicherport.

• weistufiger elektrischer Fußanlasser, mit dem Werkstücke nur bei korrekter Positionierung eingespannt und geschweißt werden können (Standardausstattung bei Punkt- und Punkt-/Buckelschweißausführungen).

• Anschlussvorbereitung für ein zusätzliches Fußpedal für das direkte Abrufen des zweiten Schweißprogramms, was besonders für unterschiedliche Schweißarbeiten an einem Werkstück hilfreich ist.

• Bei allen Modellen: Zweihand-Sicherheitssteuerung mit Timer für optimale Sicherheit und abnehmbarem Wahlschalter. (Standardausstattung bei Punkt- und Punkt-/Buckelschweißausführungen).

• Druckluftkreis mit Niederdruck-Einschleichzeit (optional), vor allem für das Buckel- und Punktschweißen empfindlicher Bauteile.

• Positionssensor (optional), der die ursprüngliche Materialstärke misst und die Präsenz und zulässigen Maße der Schweißmaterialien vor dem Schweißen überprüft. Außerdem kann das Eindringen der Elektroden am Ende des Schweißverfahrens gemessen werden. Die Abgabe des Schweißstroms kann bei Erreichen der eingestellten Eindringtiefe unterbrochen werden
